互聯網+時代,云計算,大數據,移動互聯等新技術的應用對數據中心提出了新的要求。更短的業務上線周期,驟增的IT設備密度與能源消耗, 全生命周期的巨大的成本壓力,更復雜的管理要求,專業人才及管理人才極度缺乏等,都使得現有數據中心面臨巨大挑戰。為此,需致力 于實現數據中心產品化,模塊化,低能耗,智慧化,部署及使用簡單便捷,幫客戶實現商業價值最大化。
對于一個完整的數據中心而言,它包含著各種各樣的功能區域。例如:主機區、服務器區、存儲區、網絡(luò )區、控制室、操作員室、辦公室、 會(huì )議室、休息室、設備間、資料室、備品備件室、介質室、緩沖區等等。
厚德纜勝基于讓數據中心更簡單,安全,高效,節能的設計理念,推出“一體化機柜式”及“微模塊”數據中心解決方案及相關的數據中 心布線解決方案。

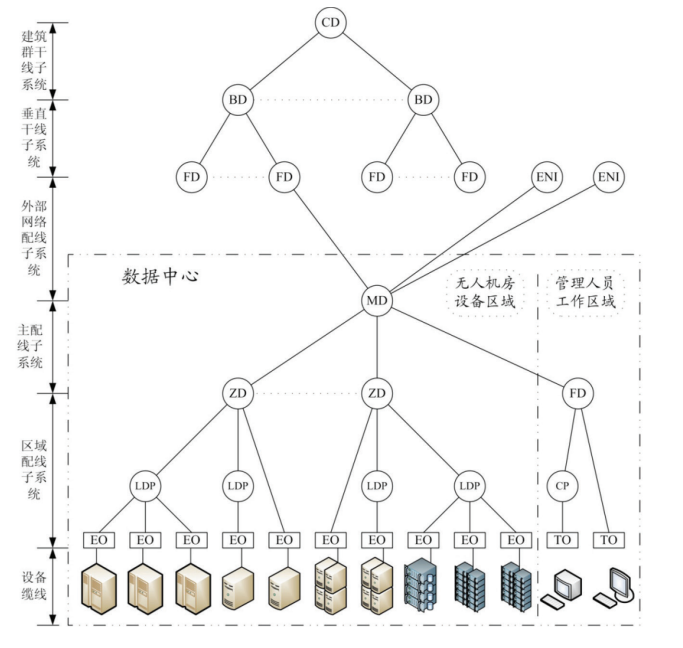

根據歐洲最新的布線標準 EN 50173,數據中心綜合布線系統的拓撲結構可以下圖表示:
BD: 建筑物主配線架
CD: 建筑群主配線架
ENI:外部網絡(luò )接口,它可能位于建筑物的進線間、電信機房或網絡(luò )區,是數據中心與外界信息傳輸的界面
EO: 設備插座,它位于主機 / 服務器機柜內,為主機 / 服務器提供信息點
FD: 樓層配線架 LDP:本地配線點
MD: 數據中心主配線架,它位于網絡(luò )區,為數據中心的核心配線架
ZD: 區域配線架,它位于每排主機 / 服務器機柜的頭部,一般稱為網絡(luò )頭柜
圖中數據中心內的 MD、ZD、EO 屬于數據中心的網絡(luò )區、主機區和服務器區,FD、TO 屬于數據中心辦公區內的配線架和信息點
